KIVISYDÄN LÄMPÖHARKKO U010 ja U016

Mallisuojattu innovatiivinen muotoilu

Olemme erittäin ylpeitä edistyksellisestä ja mallisuojatusta KIVISYDÄN LÄMPÖHARKKO -tuoteperheestä. Tuotteet mahdollistavat rakentamisen energiatehokkaasti ja kosteusturvallisesti.

Tuoteperhe sopii ominaisuuksiensa ansiosta loistavasti sekä ammatti- että omatoimirakentajalle ja luo kustannustehokkuutta sekä helppoutta rakentamiseen. Soveltuu erinomaisesti myös talvirakentamiseen.

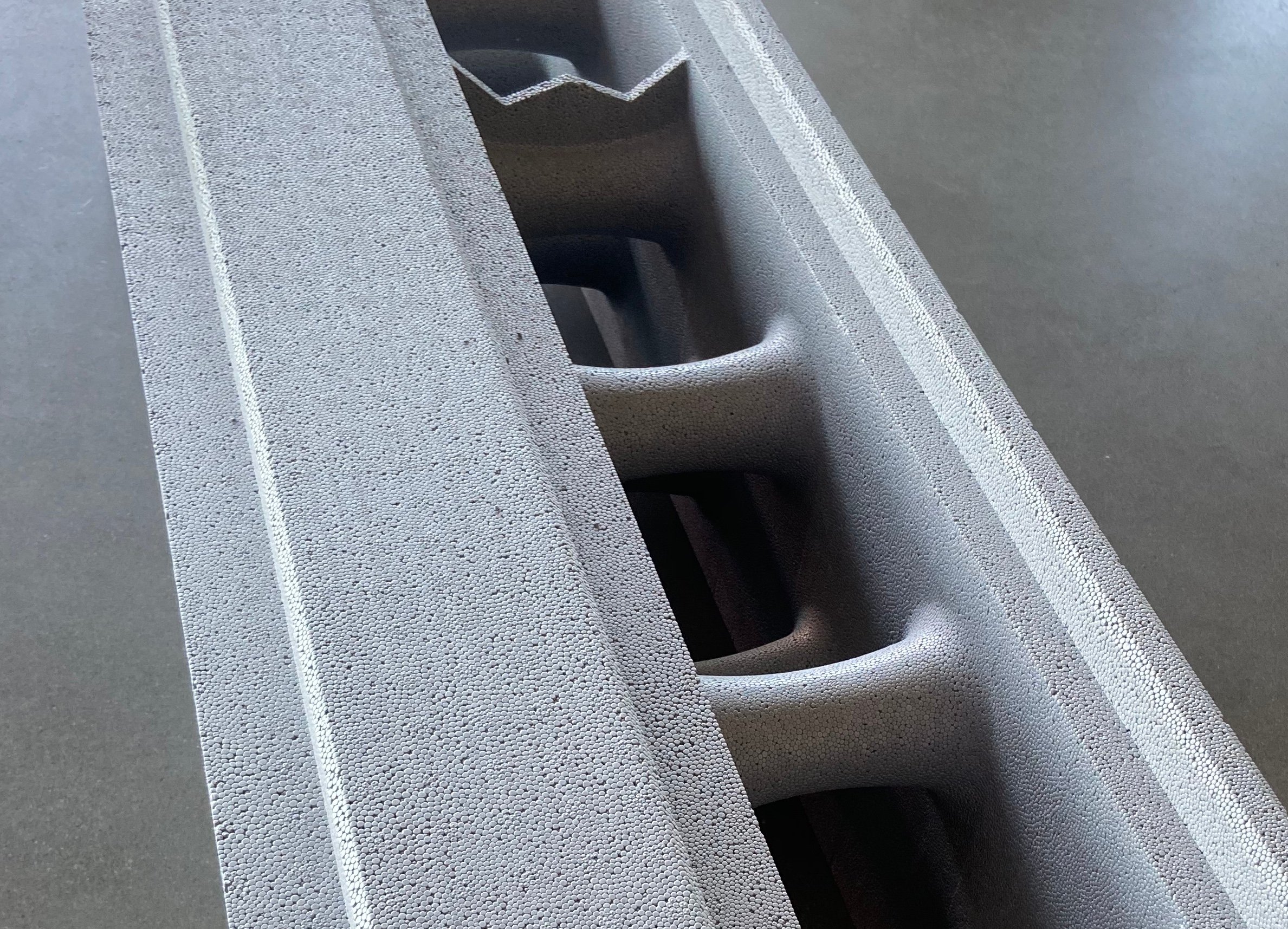

Kävimme tuotekehityksen perustaksi läpi maailmanlaajuisesti kaikki merkittävät markkinoilla olevat lämpöharkot sekä keräsimme laajasti käytännön kokemuksia ja kehitystarpeita harkkorakentamisen ammattilaisilta. Usean hienosäädön ja kehitysaskeleen lisäksi löysimme tuotteeseen alalla tässä käyttötarkoituksessa hyödyntämättömän teknisiä ominaisuuksia parantavan pyöreän, vetolujuuden kannalta tehokkaimman fyysisen muodon sisä- ja ulkokuorta yhdistäville kannaksille.

KIVISYDÄN LÄMPÖHARKKO U016 on energiatehokas ja tämän päivän vaatimukset täyttävä tuote, joka mahdollistaa erittäin kustannustehokkaan ja kosteusturvallisen rakentamisen. KIVISYDÄN LÄMPÖHARKKO U010 on huippu energiatehokas, ja vastaa jo nyt tulevaisuudessa kiristyviin energiatehokkuusvaatimuksiin ja mahdollistaa jopa Plus -energiarakentamisen.

Miksi valita KIVISYDÄN LÄMPÖHARKKO?

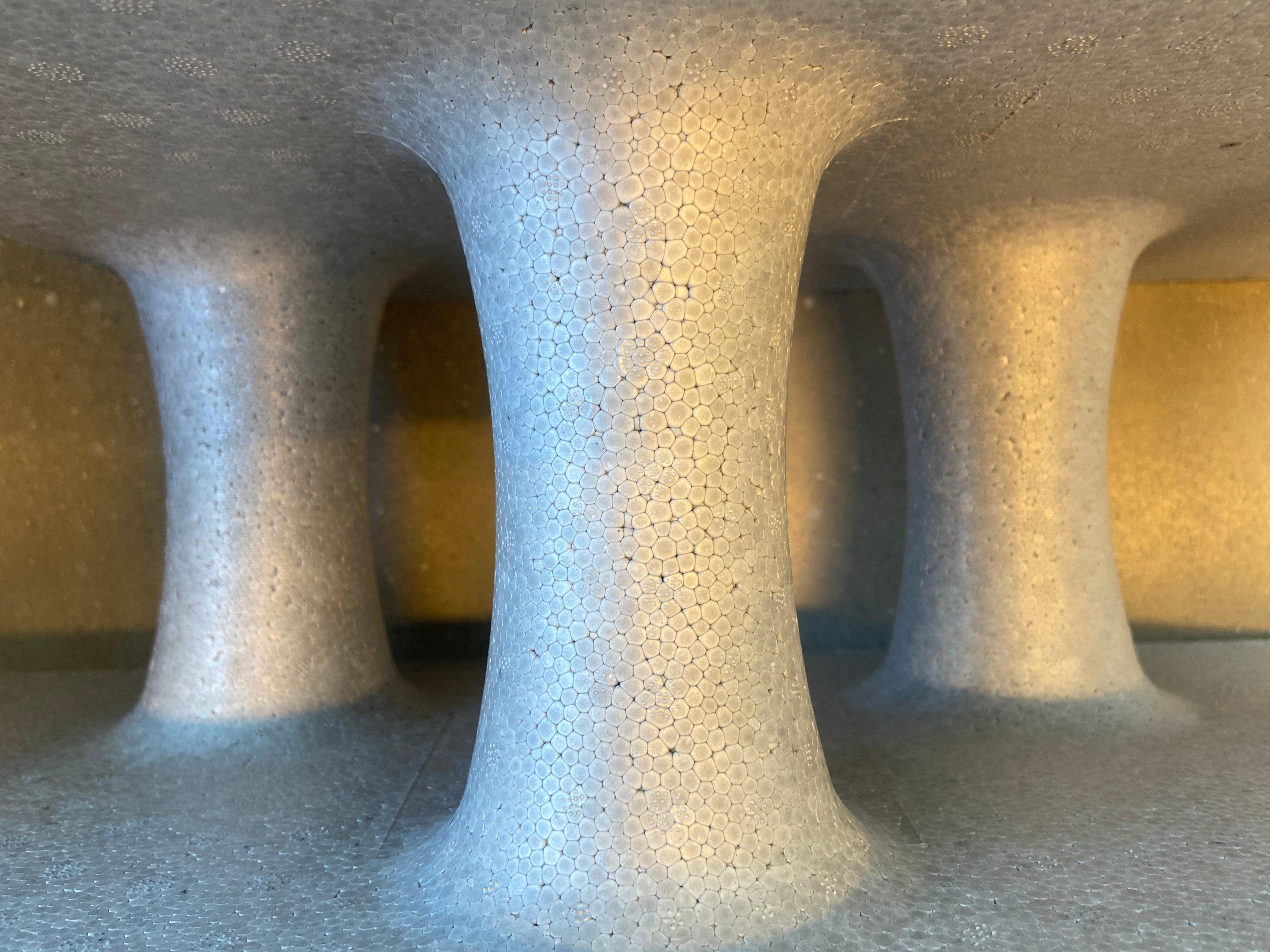

Mallisuojattu pyöreä vetolujuudeltaan kestävin kannasten muoto:

Erinomainen palokestävyys
Erinomainen äänieristävyys
Erinomainen rakennekestävyys
Erinomainen valettavuus

Harkon keveys ja yksiaineisuus:

Helppo työstettävyys käsityövälineillä
Mitoitusvapaus (ei moduulimittarajoitteita)
Vaivaton ja nopea ladonta
Soveltuu myös omatoimirakentamiseen
Neoporista valmistettu KIVISYDÄN LÄMPÖHARKKO on 100% kierrätettävä
Työmaalogistiikka toteutetaan käsin ilman kalliita nosturikustannuksia
Keveys tuo säästöjä myös telinekustannuksissa
Paino 3-4 kg
Pituus 1200, korkeus 300 ja paksuus (U016) 320 mm ja (U010) 420 mm

Markkinoiden parasta energiatehokkuutta

U-arvo (U010) 0,10 W/(m²K) ja (U016) 0,16 W/(m²K)
Lambda-arvo (λ): 0,030 W/mK
Ihanteellinen lämpöteknisesti, koska valtaosa eristeestä on optimaalisesti mahdollisimman lähellä seinän ulkopintaa.
Alhaiset käyttö- ja lämmityslaitekustannukset
Pieni hiilijalanjälki
Positiivinen vaikutus jälleenmyyntiarvoon
Mahdollistaa Plus -energiarakentamisen (U010).

Vaivattomat tekniikka-asennukset ja kiinnitykset sekä rakenteellista lujuutta

70 mm Neopor EPS-sisäkuori:

LVS -tekniikkka upotetaan sisäkuoreen vaivattomasti lämpöleikkaamalla
Painavat kiinnitykset betonirunkoon sisäkuoren läpi
Kevyet kiinnitykset monipuolisesti suoraan sisäkuoreen ilman kiviporaa
Viihtyisä äänimaailma hyvän sisäakustiikan ansiosta

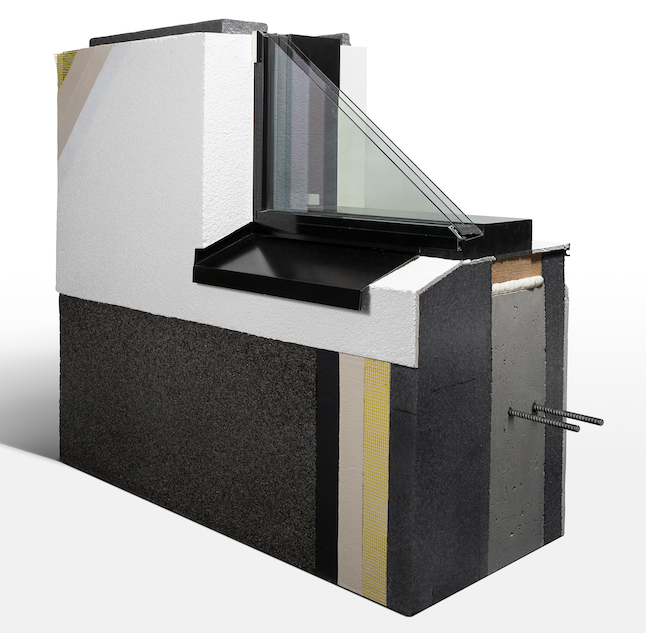

150 mm vahva Kivisydän betonirunko:

Vahva teräsbetonirakenne kestää maanpaineen ja mahdollistaa näin myös kustannustehokkaan kellarirakentamisen
Harkon keskellä sijaitseva kantava betonirunko mahdollistaa ohuet pilarirakenteet esimerkiksi isoissa ikkunaseinissä (ei paksuja pilarirakenteita näköesteenä)
Betonirungon valaminen suojaan harkon eristekuorien väliin mahdollistaa turvallisen talvirakentamisen
Betonimenekki 135 l/m2 (massa 325 kg/m2)

200 mm Neopor EPS-ulkokuori:

Valtaosa eristeestä rungon ulkopuolella pitää arvokkaan kivisydämen (betonirunko) suojassa lämpötilan vaihteluilta.
Kova EPS on erinomainen rappausalusta kestävälle pinnoitukselle

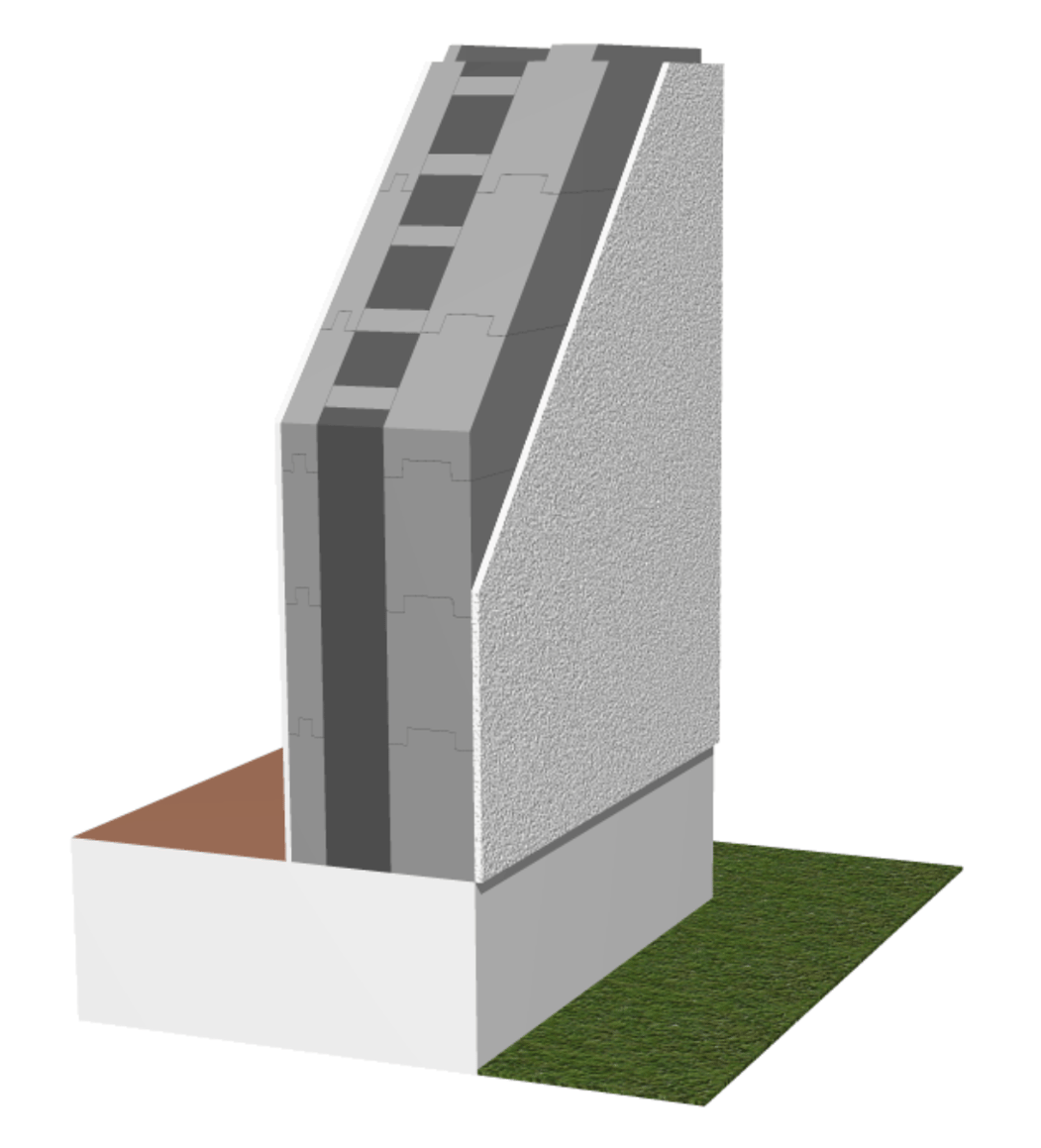

Kosteusturvallinen, hengittävä Kivisydän-seinärakenne

Rakenteessa yhdistyvät kivi- ja hirsitalon parhaat puolet:

Kivitalon turvallisuus ja hirsitalon hengittävyys, yhdistettynä huippuluokan energitehokkuuteen.
Rakenne ei sisällä höyrynsulkua, vaan on kosteusteknisesti yksiaineinen ja hengittävä.

Sisäilma on raikas ja tasalämpöinen:

Rakenne ei sisällä orgaanisia aineita ja on homehtumaton sekä paloturvallinen.
Sisäilman tasalämpöisyys perustuu betonin lämmönvarauskykyyn ja lämpöharkon eristävyyteen.
Seinärakenne voidaan pinnoittaa ulko- ja sisäpuolelta turvallisesti jo rakennusvaiheessa.
Ei kutistumahalkeamia seinän sisä- ja ulkopinnassa, koska betonin eläminen tapahtuu Neopor EPS -kuorien suojassa.
Pinnoitusmateriaali on vapaasti valittavissa sekä sisä- että ulkopuolelle mistä tahansa olemassaolevista pinnoitusmateriaali vaihtoehdoista.

Suunnittelu ja laadunvarmistus

Meiltä saat saman katon alta tarvittaessa ARK -rakennussuunnittelun, RAK -rakennesuunnittelun, LVIS -suunnittelun ja Energiasuunnittelun. Teetämme myös tiiveysmittauksen kaksivaiheisena kohteisiimme. 1. käynti sekä vuotokohtien paikannus ja suuntaa antava tiiveysmittaus toteutetaan, kun kohde on lämmönpitävä. Tämä mahdollistaa havaittujen kohtien tiivistämisen, kun rakenteisiin päästään vielä käsiksi. 2. käynti ja tiiveysmittaus toteutetaan, kun kohde on lähes tai kokonaan valmis. Tämän käynnin pohjalta saadaan myös lopullinen Energiatodistus. Tiiveysmittaukset toteutetaan ulkopuolisen puolueettoman tahon suorittamana. Passiivikivitalot sai vuonna 2025 tutkimuslaitos Vertian Tutkitusti Tiivein Kivitalo tittelin kivitalot sarjan parhaasta tiiveydestä.

Laadukkaat sekä yhteensopivat suunnitelmat ovat kustannustehokkaan ja onnistuneen hankkeen perusedellytyksiä. Kutsumme kauppasopimuksen synnyttyä suunnittelupalaveriin, kohteen asiakkaat ja avainsuunnittelijat varmistaaksemme asiakastarpeen toteutumisen ja suunnitelmien yhteen sovittamisen sekä mahdollisten ongelmakohtien optimaalisen ratkaisemisen.

Automatisoitu ja ennakoiva projektinhallintajärjestelmämme luo puitteet sujuvalle rakentamiselle

Jokainen materiaalitoimitus vaatii yksilöllistä suunnittelua ja tilaaminen osaamista. Me hoidamme logistiikan puolestasi 3D-mallinnosta hyödyntäen, suunnitellusti ja ammattitaidolla. Teitä myös ohjeistetaan automaattiviesteillä projektinne edetessä projektinhallintajärjestelmästämme. Haluamme näin varmistaa, että rakentaminen on sujuvaa ja työmaalla on ennakoiva tieto materiaali- ja palvelutoimituksiemme ajoittamisesta oikea-aikaisesti työmaalle sekä tietoa toimitusten vastaanottoon valmistautumisesta. Näin voit olla varma, että saat oikeat tuotteet oikeaan aikaan työmaalle.

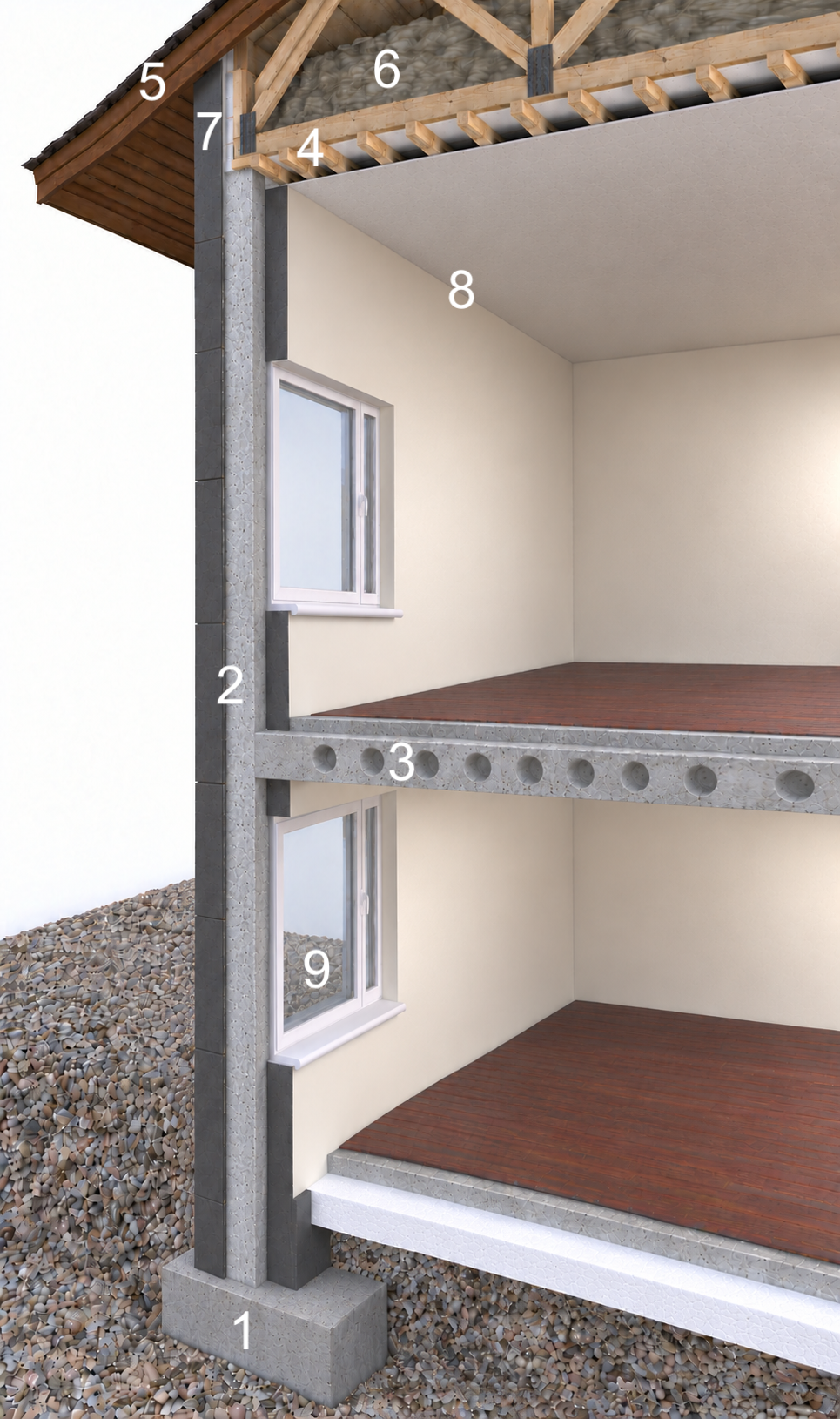

Laaja toimituskokonaisuus haluamallasi tavalla asennettuna tai materiaalipakettina

1. Perustukset

Valmisanturamuotit + betonit, kosteuden katko ja radonkaista.

2. Runko

Rakennuksen runko perustuksista alkaen samalla Kivisydän -seinärakenteella valitun energiatehokkuustason (U016 tai U010) mukaisesti.
Soveltuu erinomaisen kantavuutensa vuoksi myös kellarikerrosten maanpaineseiniin.
Seinän mitoitus täysin vapaasti ilman modulimittavaateita.
Toimitukseen kuuluu myös EPS-kierrätyssäkit, jotka toimitetaan ja noudetaan veloituksetta uudelleen kierrätettäväksi EPS-raaka-aineeksi.
Kantavat ja kevyet kiviväliseinät.
Ikkuna- ja oviaukkojen aukonylityksiin valmiiksi hitsatut hakasteräkset.
Ikkuna-ja oviaukkojen valutukkeena ja samalla tukevana karmin kiinntysalustana FF-Frame PIR-kierrätysmateriaalista valmistettu lankku.
Betoniteräkset, tarvittavat kantavat teräsosat (pilarit ja palkit) sekä mahdolliset liimapuupilarit ja -palkit.
Rungon betonit.

3. Välipohjat

Ontelolaatta välipohjat.
Valmiiksi eristetyt ontelolaatat tuulettuviin alapohjiin.
Ontelolaattojen juotosbetonit.

4. Yläpohjat

Kattoristikot, yläpohjan puutavarat ja valitun vesikatteen alusmateriaalit ruoteineen ja tuuletusrimoineen.
Katon alapuolisiin osiin höyrynsulkulevyt ja sisäkaton ensimmäinen koolaus.

5. Vesikatto

Kaikki yleisimmät vesikatemateriaalit, kuten pelti-, tiili-, tai huopakate.

6. Yläpohjan eristeet

Ekovilla puukuitueristeet puhallettuna halutun energiatehokkuustason mukaisesti.

7. Levyeristeet

Yläpohja-alueen eristelevyt rappausalustaksi kiinnikkeineen.

8. Tiivistystuotteet

Tiivistysteipit höyrynsulun limityksissä ja mahdollisissa läpivienneissä.

9. Ikkunat ja ovet

Laadukkaat kotimaiset Skaala ovet ja ikkunat.

Kivisydän Lämpöharkon historia

Ensimmäinen rakennuskäyttöön tarkoitettu ICF-block (insulated concrete form / EPS-harkko) patentti on rekisteröity Hollannissa vuonna 1932.

Vuonna 1938 Sveitsiläiset August Schnell ja Alex Bosshard perustivat Durisol AG für Leichtbaustoffe yrityksen ja mahdollistivat ICF-harkkorakentamisen murtautumisen kansainvälisille markkinoille kustannustehokkaana ja lujana seinärakenteena.

Alunperin harkon EPS-eriste valmistettiin kasvihartsista. Vuonna 1839 berliiniläinen farmaseutti löysi polystyreenin. Polystyreeni syrjäytti nopeasti kasvihartsin käytön ja toimii edelleen EPS:n pääraaka-aineena ilman lisäksi. Ilmaa EPS-eristeessä on n. 98%.

Lähes nykyiseen muotoonsa EPS-lämmöneriste (Expandable Polystyreene) jalostui BASF:n tutkijan Fritz Stastnyn kokeiluista 1949. Polystyreeni patentoitiin vuonna 1952. Siitä lähtien EPS-eriste on ollut yksi maailman eniten käytetyistä lämmöneristeistä. Tällä hetkellä EPS-lämmöneristeet ovat selkeä markkinajohtaja maailmassa kaikista lämmöneristeitä n. 30% osuudella.

Nykyaikaisen EPS-harkon isänä pidetään saksalaissyntyistä Werner Gregoria, joka toi EPS-harkon edut, kuten rakennuskustannusten säästön ja loistavat tekniset ominaisuudet markkinoiden tietoisuuteen. Tuotteen käsittelyn keveydellä edistettiin ammattitaitoisen työvoiman ja myös naisten asemaa rakennustyömailla (Kuva 1960-luvun markkinoinnista).

Maailmanlaajuisesti ICF-harkkorakentamisen markkinan koko vuonna 2025 oli n. 16 miljardia Yhdysvaltain dollaria. Kasvuennuste on n. 20% vuoteen 2030 mennessä.

Suomessa ensimmäiset EPS-harkkorakenteiset talot rakennettiin 1970-luvulla ja ensimmäiset Passiivikivitalot EPS-harkkorakenteella vuonna 2005.
